Installation manual Audi A5 Cabrio

Diese Anleitung zeigt den Einbau einer FISCON Plus Freisprecheinrichtung in einen Audi A5 Cabrio.

Beachten Sie darüber hinaus auch die fahrzeugübergreifende FISCON Anleitung und deren Sicherheitshinweise. Für einen unfachgemäßen Einbau sowie für Schäden die möglicherweise beim Einbau entstehen wird keine Haftung übernommen.

Arbeitsschritte in Kürze:

1. Lüftungsdüsen und Klimaeinheit ausrasten
2. Radio abschrauben und herausziehen
3. Verkleidung unter dem Lenkrad entfernen
4. Verkleidung oberhalb der Windschutzscheibe lösen
5. Verkleidung A-Säule entfernen
6. Mikrofonkabel verlegen und Plug&Play Adapter anstecken
7. Funktionstest, Codierung vornehmen lassen
8. Zusammenbau

Einbauaufwand: 80 Minuten ohne Arbeitsvorbereitung, Codierung, Funktionstest, Demonstration



Hebeln Sie behutsam mit einem Demontagekeil oder den Fingern die Blende für das Display aus seiner Fassung. Die Blende muss lediglich ein Stück oberhalb der Lüftungsdüsen gelöst werden.

Bauen Sie nun die Lüftungsdüse aus. Rechts und links befindet sich auf der Innehseite mittig ein Loch. Stecken Sie dort einen Haken herein und ziehen Sie vorsichtig abwechselnd rechts und links um die Düse zu lösen. Lösen Sie den nach dem Herausziehen sichtbaren kleinen Stecker und entnehmen Sie die Düse aus dem Schacht.

Stecken Sie nun den Haken von unten abwechselnd rechts und links in die beiden Löcher der Klimabedieneinheit und ziehen Sie vorsichtig daran. Nachdem sich die Einheit gelöst hat entfernen Sie beide Steckverbindungen und legen Sie die Bedieneinheit beiseite.

Entfernen Sie die nun sichtbaren vier Schrauben die das Radio befestigen. Anschließend lässt es sich herausnehmen.

(Abbilding ähnlich)
Entfernen Sie diese Schraube um die Fußraumverkleidung zu lösen.

(Abbilding ähnlich)
Entfernen Sie auch diese Schraube im Fußraum links.

(Abbilding ähnlich)
Entfernen Sie auch diese Schraube im Fußraum rechts.

(Abbilding ähnlich)
Die Fußraumverkleidung lässt sich nun abnehmen. Ziehen Sie dazu die Oberkante der Verkleidung zu sich hin um sie aus der Steckverbindung zu lösen. Lösen Sie die Ecke rechts unten am Mitteltunnel. Gehen Sie auf der Seite rechts vom Lenkrad genauso vor wie links. Die gesamte Verkleidung können Sie nun lose auf den Fußraum absenken.

Klappen Sie die Sonnenblende zur Seite. Entfernen Sie anschließend die runde Kappe mit einem kleinen Schraubenzieher. Nach dem Lösen der darunter liegenden Schraube können Sie die Sonnenblende aus der Verankerung nehmen und herunterhängen lassen.

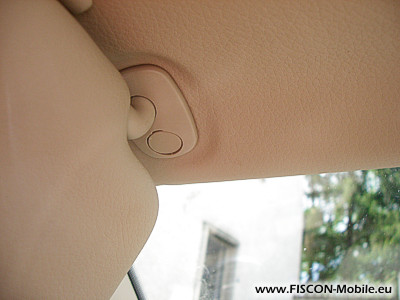

Entfernen Sie nun den Halter der Sonnenblende auf der Fahrerseite und auf der Beifahrerseite. Die Abdeckkappe hat einen kleinen Schlitz in Richtung Fahrzeugheck. Stecken Sie einen kleinen Schraubenzieher in den Schlitz und hebeln Sie die Kappe ab. Schrauben Sie anschließend beide darunter liegende Schrauben heraus und entfernen Sie das Teil.

(Abbilding ähnlich)

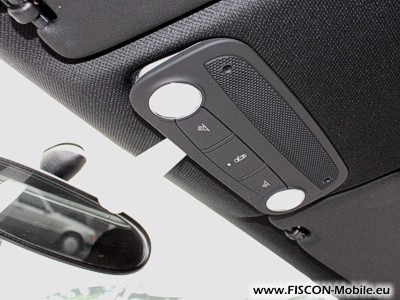

Stecken Sie einen Keil seites der Scheibe unter die Leuchte und entnehmen Sie diese.

(Abbilding ähnlich)
Üben Sie über eine Hebelbewegung Druck in unterer Richtung auf die Verkleidung aus. Die Halteklammern befinden sich entlang der oberen Kante. Lösen Sie hinter der mittleren Leuchte die beiden Halteklammern und die Klammer rechts davon. Der Holm ist nun von der linken Kante bis zur rechten Sonnenblende lose.

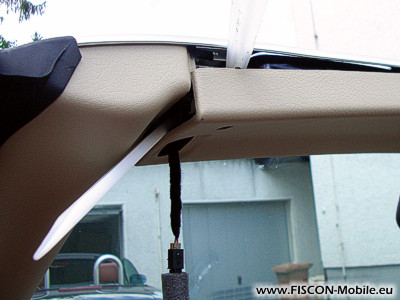

Klemmen Sie z.B. ein aufgerolltes Handtuch unter die herunterhängende Dachholmverkleidung um sie noch weiter abzusenken. Schützen Sie außerdem unbedingt den Bereich der Überlappung beider Verkleidungsteile mit einem Handtuch. Stecken Sie einen Keil zwischen die Dichtungslippe der Türe und die A-Säulenverkleidung und üben Sie in Richtung Innenspiegel Druck aus um die A-Säulenverkleidung zu lösen. Achten Sie sorgfältig darauf dass sich die Teile nicht gegenseitig beschädigen.

(Abbilding ähnlich)
Verbinden Sie das Kabel des Mikrofons mit haltbarem Klebeband oder mit Kabelbindern mit dem fahrzeugseitigen Kabelbaum. Achten Sie darauf dass das das Kabel bis zum unteren Ende der A-Säule ständig gut mit dem Kabelbaum verbunden ist. Ein Abstand von ca. 10cm ist hierfür geeignet.

(Abbilding ähnlich)
Entfernen Sie den Quadlock Stecker des Radios und stecken Sie den FISCON Plug&Play Kabelsatz zwischen Radio und Fahrzeugkabelbaum. Ziehen Sie das Kabel des Mikrofons unter dem Lenkrad durch in den Radioschacht und verbinden Sie die Steckverbindung. Positionieren Sie das FISCON Interface rechts unten im Radioschacht.

Funktionstest und Codierung

Verbinden Sie nun Ihr Telefon mit FISCON indem Sie vom Telefon aus nach Bluetooth Geräten suchen. Beachten Sie hierbei die fahrzeugübergreifende FISCON Anleitung. Sollte nach dem Verbinden des Telefons die Bedienung am Navigationssystem oder über das Lenkrad nicht möglich sein ist eine Codierung notwendig. Dies kann sofern vorhanden mit VAG-Com (VCDS) selbst gemacht werden, ansonsten in der Werkstatt. Die genauen Codes befinden sich in der fahrzeugübergreifenden FISCON Anleitung.

Führen Sie nun einen Testanruf durch und prüfen Sie vor dem Zusammenbau ob ein Gespräch möglich ist. Falls man Sie nicht versteht prüfen Sie den korrekten Sitz des Steckers vom Mikrofon.

Zusammenbau

(Abbildung ähnlich)

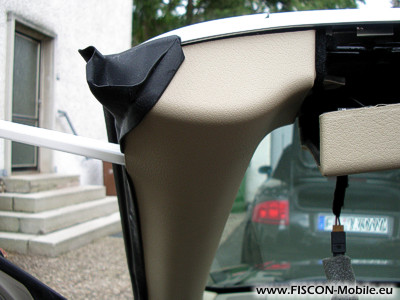

Prüfen Sie ob sich alle Halteklammern der A-Säulenverkleidung in der korrekten Position befinden. Heben Sie die Verkleidung in ihre Position am Armaturenbrett und walgen Sie diese etwas hin und her damit sie sich absenkt. Drücken Sie gegebenenfalls mit dem Daumen auf die untere rechte Ecke damit die Verkleidung nicht an der Amatourentafel hängen bleibt. Vergleichen Sie mit der Beifahrerseite ob die Verkleidung korrekt sitzt.

Blicken Sie von oben in den Spalt der Verkleidung und prüfen Sie ob die Position der Clipse mit den Löchern am Fahrzeug übereinstimmt. Ist eine korrekte Position gefunden schlagen Sie mit der Faust auf die Positionen der Clipse um diese einzurasten. Heben Sie anschließend die Gummilippe über die Verkleidung.

Achten Sie darauf dass das hier unterunterhängende Kabel der Sonnenblender inkl. Stecker und Isolierung durch die rechteckige Öffnung im darunter liegenden Metallträger gesteckt wird. Prüfen Sie auch dass das Mikrofonkabel - sofern es zur Innenleuchte verlegt wurde - nicht den Metallträger für die Sonnenblenderhalterung überdeckt. Blicken Sie entlang der oberen Kante unter die Verkleidung und prüfen Sie ob die Clipse sich an der richtigen Stelle befinden. Wenn die Position stimmt schlagen Sie mit der Faust auf die Verkleidung um diese zu arretieren.

Haken Sie nun den Halter der Sonnenblende in den Metallträger ein, nicht nur in die Kunststoffverkleidung und montieren Sie die übrigen Kleinteile.

(Abbildung ähnlich)
Stecken Sie die Fußraumverkleidung unten links in den Halter bei der Fußstütze. Klappen Sie die Verkleidung anschließend noch oben und rasten Sie diese durch einen Druck auf die Oberkante ein. Drehen Sie die Schrauben herein.

Bauen Sie die Teile im Übrigen in umgekehrter Reihenfolge wieder zusammen.

Wir wünschen Ihnen viel Freude an Ihrer FISCON Bluetooth Freisprecheinrichtung.
